大分類１：基礎理論＞中分類２：アルゴリズムとプログラミング＞小分類５：その他の言語＞その他の言語

オブジェクト指向設計のための表記法であるUML やその他の言語を理解する。

用語例

クラス図，オブジェクト図，コンポーネント図，パッケージ図，配置図，コンポジット構造図，アクティビティ図，ステートマシン図，シーケンス図，コミュニケーション図，相互作用概要図，タイミング図，操作，属性，ロール名，ユースケース図，SDL（Specification and Description Language），ADL（Architecture Description Language：アーキテクチャ記述言語）， DDL （ Data Definition Language：データ定義言語），JSON（JavaScript Object Notation），YAML

1. 概要

　ソフトウェア開発において、システムの設計や構造を視覚的に表現することは非常に重要です。その中でも、Unified Modeling Language（UML）は最も広く使われているオブジェクト指向設計のための表記法です。UMLに加えて、SDL、ADL、DDL、JSON、YAMLなどの言語も、それぞれの用途に応じて重要な役割を果たしています。これらの言語を理解することで、より効果的なシステム設計とコミュニケーションが可能になります。

2. 詳細説明

2.1. UML（Unified Modeling Language）

UMLは、システムの構造や振る舞いを視覚化するための標準化された図式言語です。主な図の種類は以下の通りです：

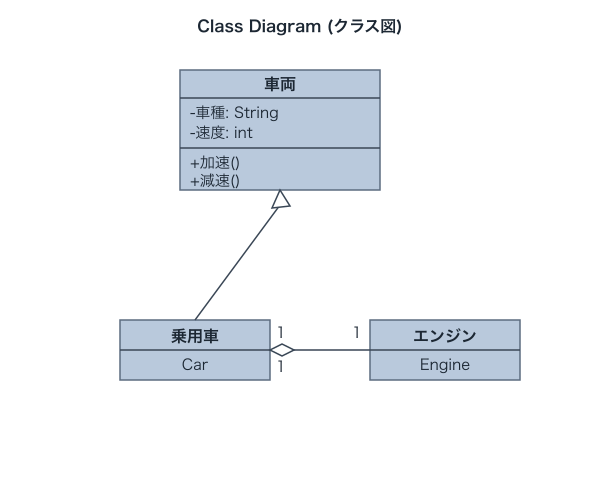

1.クラス図

クラスの構造、関係、属性、操作を表現

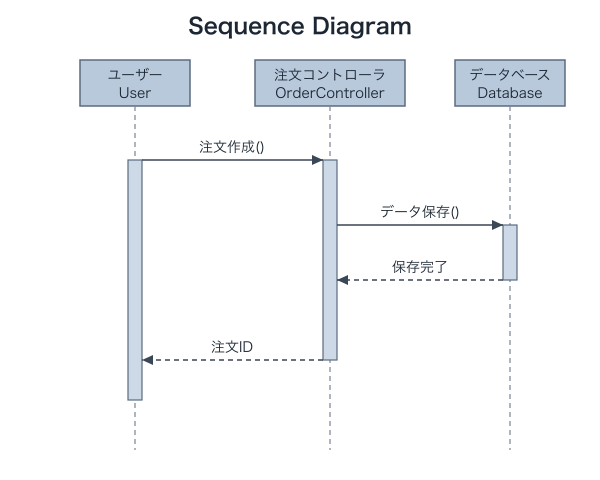

2.シーケンス図

オブジェクト間の相互作用を時系列で表現

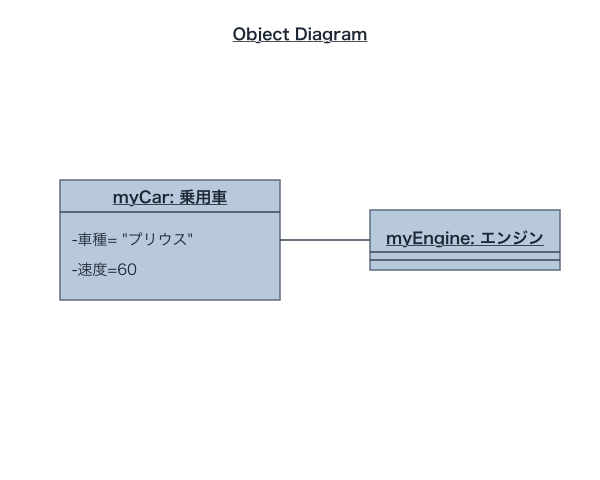

3.オブジェクト図

特定の時点でのオブジェクトの状態を表現

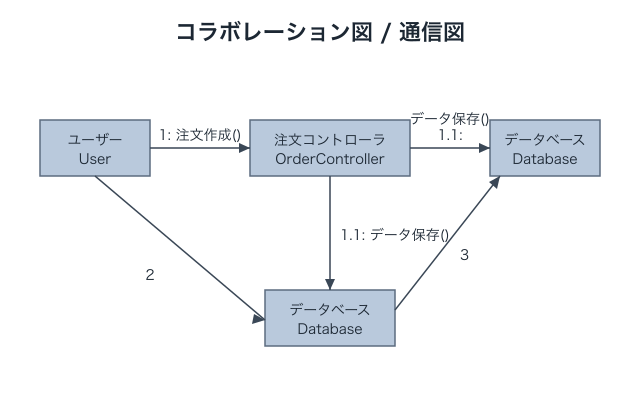

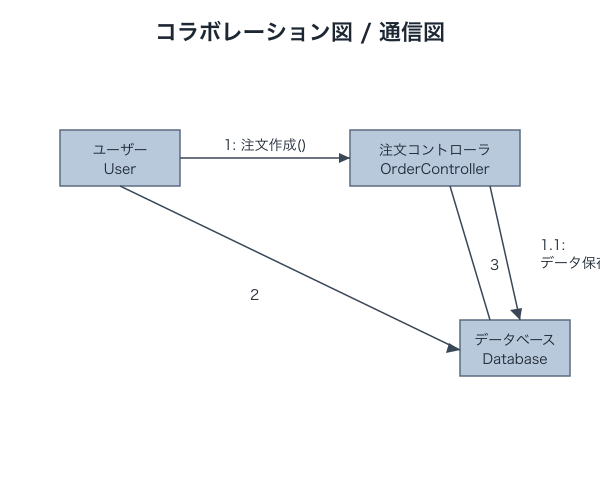

4.コラボレーション図（通信図）

オブジェクト間の相互作用を構造的に表現

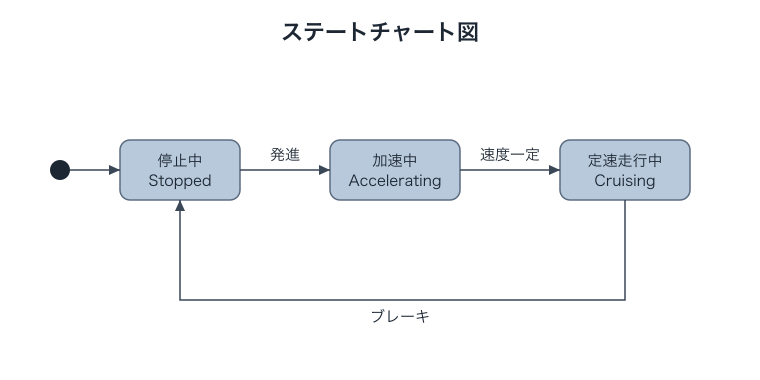

5.ステートチャート図

オブジェクトの状態遷移を表現

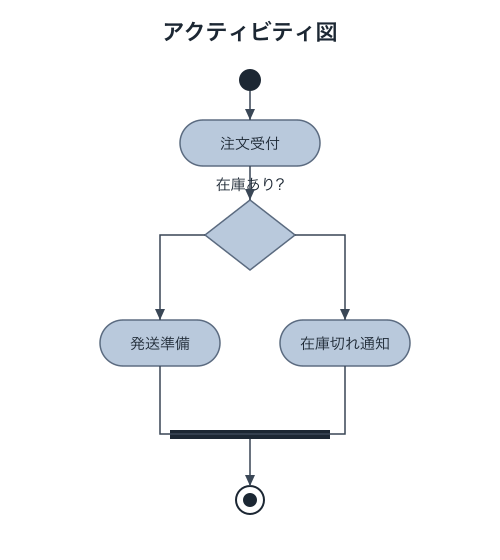

6.アクティビティ図

処理の流れやビジネスプロセスを表現

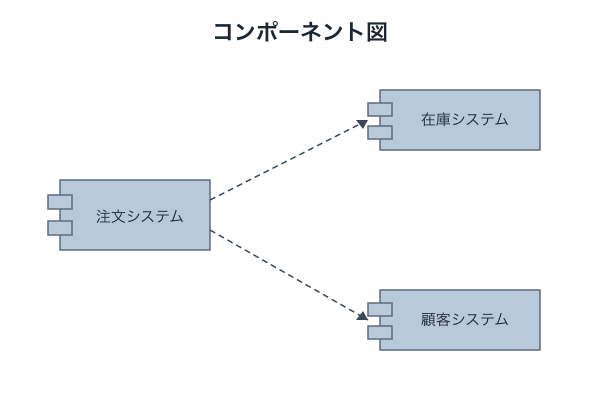

7.コンポーネント図

システムのコンポーネント構造を表現

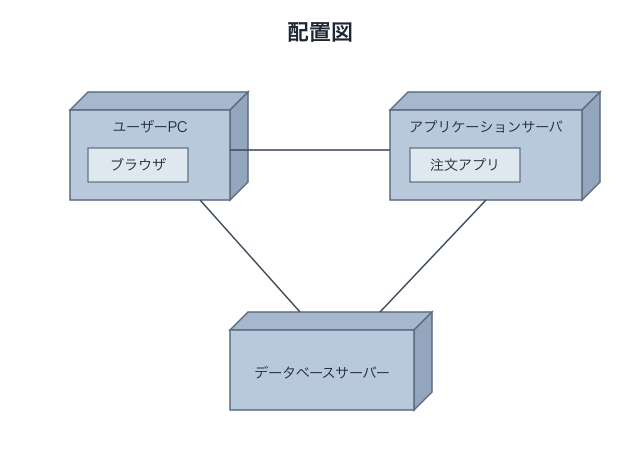

8.配置図

システムの物理的な構成を表現

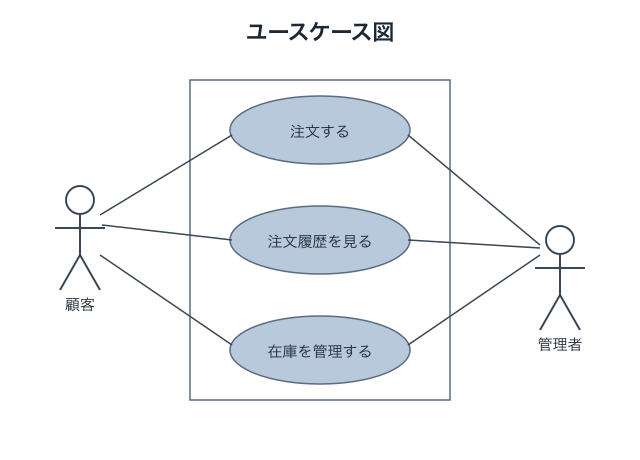

9.ユースケース図

システムの機能とアクターの関係を表現

これらの図を使用することで、システムの様々な側面を効果的に表現できます。

2.2. その他の言語

1.SDL（Specification and Description Language）：

通信システムやリアルタイムシステムの設計に使用される形式的記述言語です。

通信の「状態遷移」をテキストで表現したサンプルです（プロトコル処理のイメージ）。

/* ユーザー認証プロセスの単純な状態遷移モデル */ system AuthSystem; block AuthBlock; process AuthProcess;

        /\* 状態の定義 \*/
        state Idle, WaitingForResponse, Authenticated;

        /\* 初期状態 \*/
        start;
            nextstate Idle;

        /\* Idle状態での処理 \*/
        state Idle;
            input login\_request(userId, password);
                output verify\_credentials(userId, password) to db\_manager;
                nextstate WaitingForResponse;
        endstate Idle;

        /\* 応答待ち状態での処理 \*/
        state WaitingForResponse;
            input auth\_success;
                output login\_success;
                nextstate Authenticated;
            input auth\_failure;
                output login\_failed;
                nextstate Idle;
        endstate WaitingForResponse;

    endprocess AuthProcess;
endblock AuthBlock;

endsystem AuthSystem;

/* ユーザー認証プロセスの単純な状態遷移モデル */
system AuthSystem;
    block AuthBlock;
        process AuthProcess;

            /* 状態の定義 */
            state Idle, WaitingForResponse, Authenticated;

            /* 初期状態 */
            start;
                nextstate Idle;

            /* Idle状態での処理 */
            state Idle;
                input login_request(userId, password);
                    output verify_credentials(userId, password) to db_manager;
                    nextstate WaitingForResponse;
            endstate Idle;

            /* 応答待ち状態での処理 */
            state WaitingForResponse;
                input auth_success;
                    output login_success;
                    nextstate Authenticated;
                input auth_failure;
                    output login_failed;
                    nextstate Idle;
            endstate WaitingForResponse;

        endprocess AuthProcess;
    endblock AuthBlock;
endsystem AuthSystem;

2.ADL（Architecture Description Language）

ソフトウェアアーキテクチャを記述するための言語で、システムの構造や振る舞いを抽象的に表現します。

代表的なADLの一つであるDarwinの構文をベースにした、クライアント/サーバー構造のアーキテクチャ定義サンプルです。

/* コンポーネントのインターフェース定義 */ interface OrderService { entry submitOrder(string); }

/* クライアントコンポーネントの定義 */ component Client { require o: OrderService; }

/* サーバーコンポーネントの定義 */ component Server { provide o: OrderService; }

/* システム全体の構造（アーキテクチャ）バインディング */ component OrderSystem { inst c : Client; s : Server; bind c.o — s.o; /* クライアントの要求とサーバーの提供を結合 */ }

/* コンポーネントのインターフェース定義 */
interface OrderService {
    entry submitOrder(string);
}

/* クライアントコンポーネントの定義 */
component Client {
    require o: OrderService;
}

/* サーバーコンポーネントの定義 */
component Server {
    provide o: OrderService;
}

/* システム全体の構造（アーキテクチャ）バインディング */
component OrderSystem {
    inst
        c : Client;
        s : Server;
    bind
        c.o -- s.o;  /* クライアントの要求とサーバーの提供を結合 */
}

3.DDL（Data Definition Language）

データベースのスキーマを定義するための言語です。テーブルの作成や修正などに使用されます。

リレーショナルデータベース（SQL）における、テーブル作成とリレーション定義のサンプルです。

— ユーザーテーブルの作成 CREATE TABLE users ( user_id INT PRIMARY KEY AUTO_INCREMENT, username VARCHAR(50) NOT NULL UNIQUE, email VARCHAR(100) NOT NULL, created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP );

— 注文テーブルの作成（外部キー制約付き） CREATE TABLE orders ( order_id INT PRIMARY KEY AUTO_INCREMENT, user_id INT NOT NULL, total_amount DECIMAL(10, 2) NOT NULL, order_date DATE NOT NULL, FOREIGN KEY (user_id) REFERENCES users(user_id) ON DELETE CASCADE );

-- ユーザーテーブルの作成
CREATE TABLE users (
    user_id INT PRIMARY KEY AUTO_INCREMENT,
    username VARCHAR(50) NOT NULL UNIQUE,
    email VARCHAR(100) NOT NULL,
    created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP
);

-- 注文テーブルの作成（外部キー制約付き）
CREATE TABLE orders (
    order_id INT PRIMARY KEY AUTO_INCREMENT,
    user_id INT NOT NULL,
    total_amount DECIMAL(10, 2) NOT NULL,
    order_date DATE NOT NULL,
    FOREIGN KEY (user_id) REFERENCES users(user_id) ON DELETE CASCADE
);

4.JSON（JavaScript Object Notation）

データ交換フォーマットの一つで、人間にも機械にも読みやすい形式でデータを表現します。

Web APIのレスポンスなどでよく使われる、構造化されたユーザーデータのサンプルです。

{
  "status": "success",
  "data": {
    "userId": 1024,
    "username": "suzuki_ichiro",
    "isActive": true,
    "roles": ["admin", "editor"],
    "profile": {
      "email": "suzuki@example.com",
      "company": "TechCorp"
    }
  }
}

5.YAML（YAML Ain’t Markup Language）

設定ファイルやデータシリアライゼーションに使用される人間にとって読みやすいデータフォーマットです。

アプリケーションの設定ファイル（例: CI/CDやコンテナ設定）をイメージした、シンプルで可読性の高いサンプルです。

# アプリケーションの環境設定 environment: production

server: host: “127.0.0.1” port: 8080 timeout: 30

database: driver: “postgresql” pool_size: 10 auto_migration: true

features:

oauth_login
dark_mode
beta_testing

# アプリケーションの環境設定
environment: production

server:
  host: "127.0.0.1"
  port: 8080
  timeout: 30

database:
  driver: "postgresql"
  pool_size: 10
  auto_migration: true

features:
  - oauth_login
  - dark_mode
  - beta_testing

3. 応用例

UML
大規模なソフトウェア開発プロジェクトで、設計書やドキュメントの作成に広く使用されています。例えば、銀行のATMシステムの設計では、ユースケース図で利用者の操作を表現し、クラス図でシステムの構造を示すことができます。
SDL
通信プロトコルの設計や検証に使用されます。例えば、携帯電話のネットワークプロトコルの設計に活用されています。
ADL
大規模なエンタープライズシステムのアーキテクチャ設計に使用されます。例えば、マイクロサービスアーキテクチャの設計と文書化に役立ちます。
DDL
データベース管理システム（DBMS）でテーブルやインデックスを作成する際に使用されます。例えば、Eコマースサイトのデータベース設計で活用されます。
JSON
Web APIでのデータ交換や設定ファイルとして広く使用されています。例えば、モバイルアプリとバックエンドサーバー間の通信に利用されます。
YAML
設定ファイルやデータ保存に使用されます。例えば、コンテナオーケストレーションツールのKubernetesの設定ファイルとして広く採用されています。

4. 例題

例題1

　UMLのクラス図において、クラス間の関係を表す線の種類とその意味を3つ挙げてください。

回答例1

実線の矢印：関連（Association）
白抜きの菱形：集約（Aggregation）
黒塗りの菱形：コンポジション（Composition）

例題2

　JSONとYAMLの違いを簡潔に説明してください。

回答例2

　JSONは中括弧{}とコロン:を使用してデータを表現し、より厳格な構造を持ちます。YAMLはインデントを使用してデータ構造を表現し、より人間が読みやすい形式です。

例題3

　次のシナリオに最適なUMLの図の種類を選んでください：
「オンラインショッピングサイトで、ユーザーが商品を注文してから配送されるまでの一連の流れを表現したい。」

回答例3

　シーケンス図が最適です。時系列に沿ってユーザー、システム、配送業者などの間のやり取りを表現できるためです。

例題4

　DDLを使用して、「顧客」テーブルを作成するSQLコマンドを書いてください。テーブルには「id」「名前」「メールアドレス」「登録日」のカラムを含めてください。

回答例4

sql CREATE TABLE 顧客 ( id INT PRIMARY KEY, 名前 VARCHAR(100) NOT NULL, メールアドレス VARCHAR(255) UNIQUE, 登録日 DATE );

5. まとめ

　UMLをはじめとする各種言語は、ソフトウェア開発やシステム設計において重要な役割を果たしています。UMLの各種図表はシステムの異なる側面を視覚化し、SDL、ADL、DDLはそれぞれ特定の目的に特化した言語です。また、JSONやYAMLはデータ交換や設定ファイルとして広く使用されています。これらの言語を適切に使用することで、効果的なシステム設計とコミュニケーションが可能となり、高品質なソフトウェア開発につながります。応用情報処理技術者を目指す方々は、これらの言語の特徴と使用場面を理解し、実践的に活用できるようになることが重要です。
